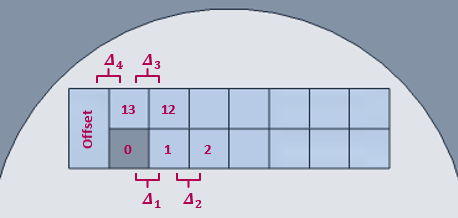

Bestandteil der monatlichen Konstanzprüfung nach DIN 6868-14 ist die Bestimmung des Dynamikumfangs gemäß Prüfpunkt 7.4 durch Berechnung der Differenzen der folgenden benachbarten Stufen der Dynamiktreppe:
Dabei ist
- Stufe 0
- die Stufe mit ungeschwächter Nutzstrahlung („Loch“);
- Stufe 1
- die dünnste Stufe der Dynamiktreppe;
- Stufe 13
- die dickste Stufe der Dynamiktreppe;
- Offset
- der weitestgehend strahlenundurchlässige Bereich der Dynamiktreppe;
- Δn
- die Differenz der mittleren Pixelwerte zweier Stufen.
Der Dynamikumfang beschreibt allgemein den Quotient aus höchster und niedrigster detektierbarer Dosis bzw. größtem und kleinstem Signal am Röntgenbildempfänger. Bei digitalen Bildempfängern wird die Abstufung des Dynamikumfangs im Bild durch die Bit-Tiefe, daher der Anzahl der verfügbaren Signalwerte, bestimmt. Die Berechnung der Differenzen erfolgt nach der Gleichung:
Dabei ist
- Δn
- die Differenz der mittleren Pixelwerte zweier Stufen;
- mStufe (n)
- der mittlere Pixelwert der n-ten Stufe.
Für Geräte, die im Mammographie-Screening-Programm (MSP) eingesetzt werden und daher in der Physikalisch-Technischen Qualitätssicherung (TQS) des MSP erfasst sind, erfolgt die Berechnung der Differenzen der Stufen der Dynamiktreppe automatisch in der TQS-Software Mammo Control.
Der hier bereitgestellte Online-Rechner übernimmt die Berechnung der Differenzen der Stufen der Dynamiktreppe unabhängig vom Zugriff auf o. g. Software, um u. a. die Durchführung der monatlichen Konstanzprüfung auch für Geräte, die nicht im MSP eingesetzt werden, zu erleichtern.
